Głowica do zaworu przelotowego

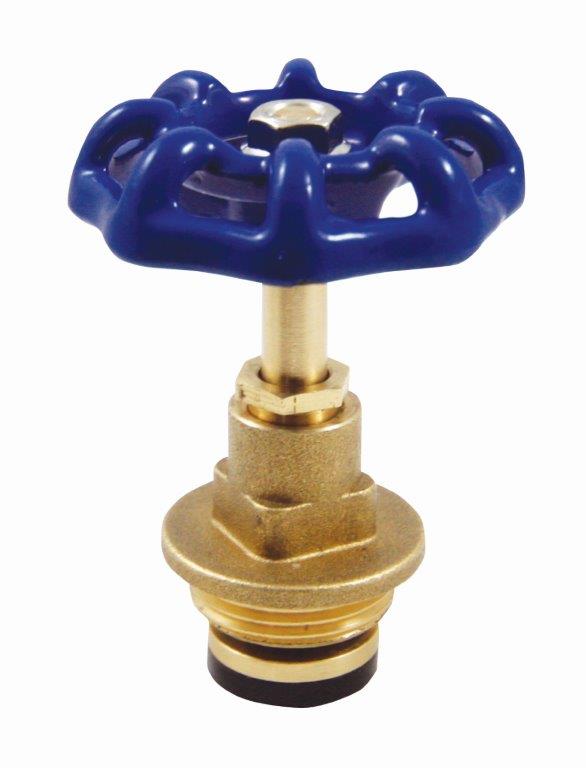

Głowica mosiężna do zaworów przelotowych, typu M83, pokrętło stalowe.

LP Numer artykułu Wielkość [DN] Gwint [G] Waga (kg) Średnica grzybka [d] mm Wysokość gniazda [h] mm Wysokość trzpienia [H] mm Średnica uchwytu [a] mm
1 21010101 1/2″ G 1/2″ 0,14  17  22  56  53,5
2 21010102 3/4″ G 3/4″ 0,18  23 23  60   53,5
3 21010103 1″ G 1″ 0,25 29  25  68  58,5
 4 21010104  1 1/4″   G 1 1/4″  0,35 35  27  80  72
 5  21010105  1 1/2″  G 1 1/2″  0,54 43   29 85   77,5
 6 21010106   2″  G 2″  0,77  55  29  100  97
